产品概述

    OE4201是一款浮地隔离的压控电流源设备，可为其他仪器设备提供电流源。OE4201输出增益具有2mA/V与200mA/V两个档位，频率为1Hz-100kHz的交流电流。作为一款电流源仪器，OE4201精度高，稳定性好，输出基本上跟负载和外电压变化无关，抗干扰能力强，反应速度快。该仪器适用于与锁相放大器等灵敏交流仪器配套使用，提供了一种从交流电压产生精密电流的简便方法。而且OE4201采用标准机箱，内部结构紧凑、美观、牢靠，开关动作灵活，仪器使用、调整、维修均很方便。

原理框图

输入

    输入电压范围        0.005Vrms-0.5Vrms

    输入频率范围        1Hz-100kHz

    输入阻抗            50Ω

    输入峰值电压        ±0.707V max

输出

    输出模式            单端

    输出电流有效值      0.01mA-100mA

    输出负载            0.1Ω-100Ω

    额定输出电压        ≤1Vrms

    输出最大电压        ±9V（开路）

    输入-输出增益       2mA/V或200mA/V

精度

精度                 2%（典型值）

                     5%（最大值）

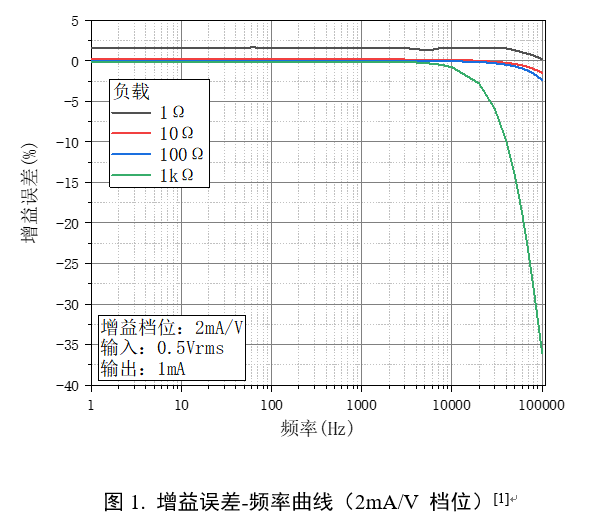

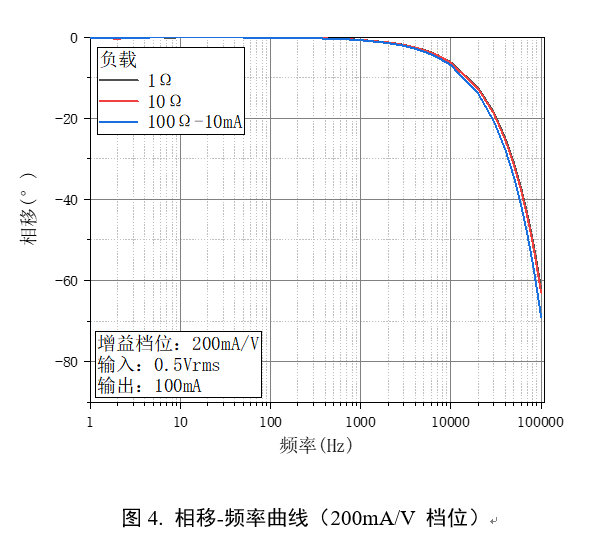

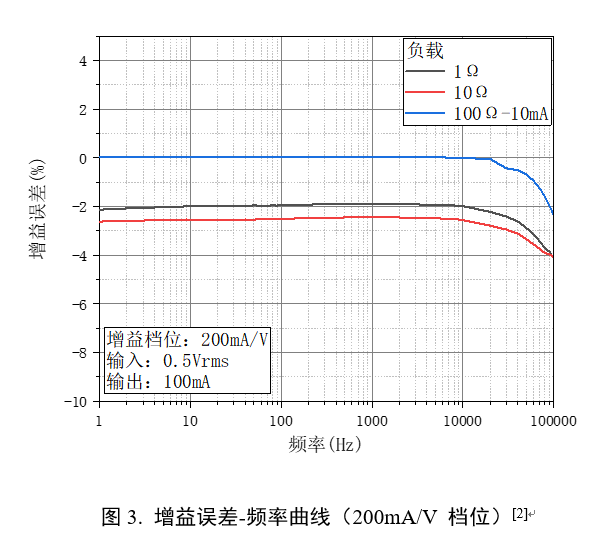

幅频与相频特性曲线
